核心板特性

RK3568 芯片封装有铝壳(RK3568)及塑胶封装(RK3568B2)两种形式，二者管脚完全兼容，我们使用塑胶封装，它唯一的缺点就是在散热上需要考虑得周全一些，其他性能完全相同。

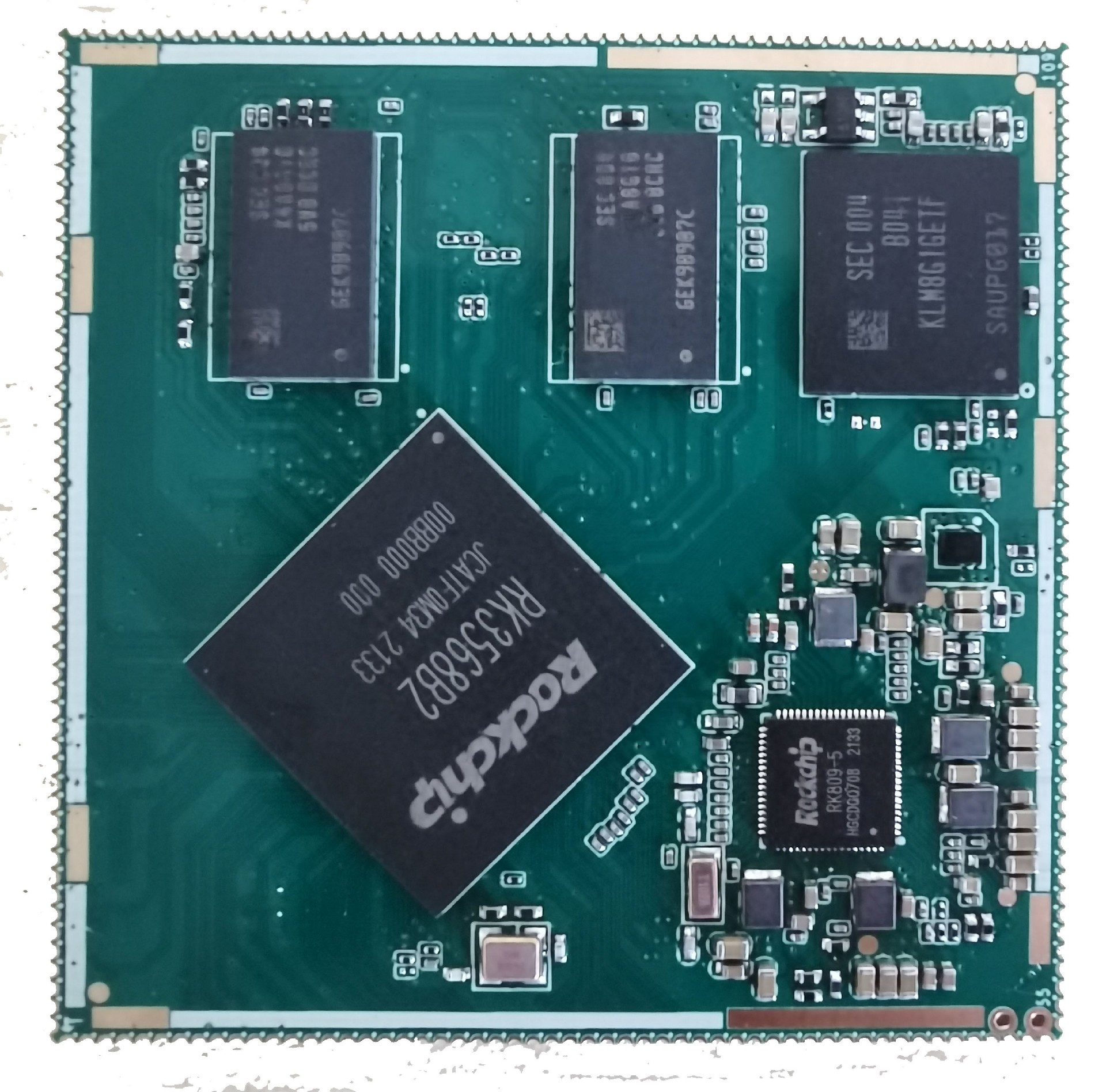

X3568 核心板具有以下特性：

l 最小尺寸，仅 55mm*55mm；

l 引出高达 216PIN 管脚，几乎囊括 CPU 所有管脚；

l 使用 RK809 PMU，保证工作稳定可靠；

l 使用双通道 DDR4 设计，支持 1GB/2GB/4GB/8GB 容量；

l 全面支持 android/linux/ubuntu/debain 操作系统；

l 支持双路千兆有线以太网；

l 产品稳定可靠，经过大量高低温，反复重启等可靠性实验；

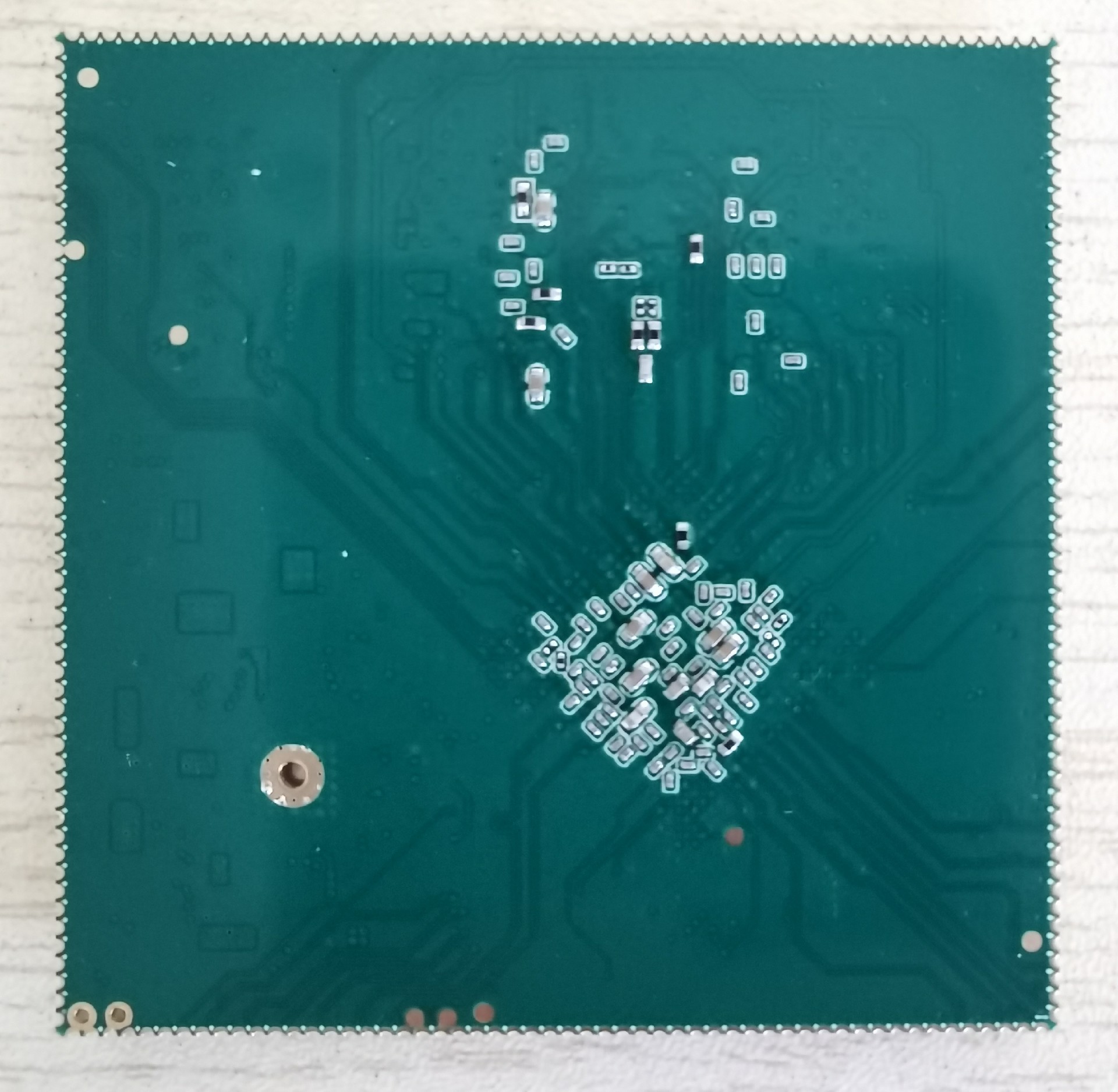

 216Pin 邮票孔接口

Function & Features:

l 内核：ARM Cortex-A55 四核；

l 主频：2GHz*4；

l 内存：1GB/2GB/4GB/8GB DDR4 ，标配 2GB；

l Flash：支持 4GB/8GB/16GB/32GB/64GB/128GB emmc 可选，标配 8GB；

l 1 路 USB HOST2.0 接口；

l 1 路 USB HOST3.0 接口；

l 一路 Micro USB OTG 接口（和其中一路 USB3.0 接口复用）；

l 4 路 TTL 串口接口（含 1 路调试串口）；

l 1 路 TF 卡接口；

l 1 个复位按钮，1 个开关机按钮；

l 1 路 HDMI 输出接口；

l 1 路 SPDIF 光纤接口；

l 1 路 DSI 或 LVDS 显示接口（通过软件配置）；

l 1 路 EDP 显示接口（通过软件配置）；

l 1 路红外一体化接收头；

l 2 路独立按键；

l 外置喇叭接口；

l MIC 输入；

l 耳机输出接口；

l 支持背光无级调节；

l 支持电容触摸；

l 支持 RTC 时钟实时保存；

l 支持双路千兆有线以太网 RTL8211F；

l 支持 MIPI 摄相头接口；

l 支持 USB 鼠标，键盘；
