Function & Features:

一. 产品介绍

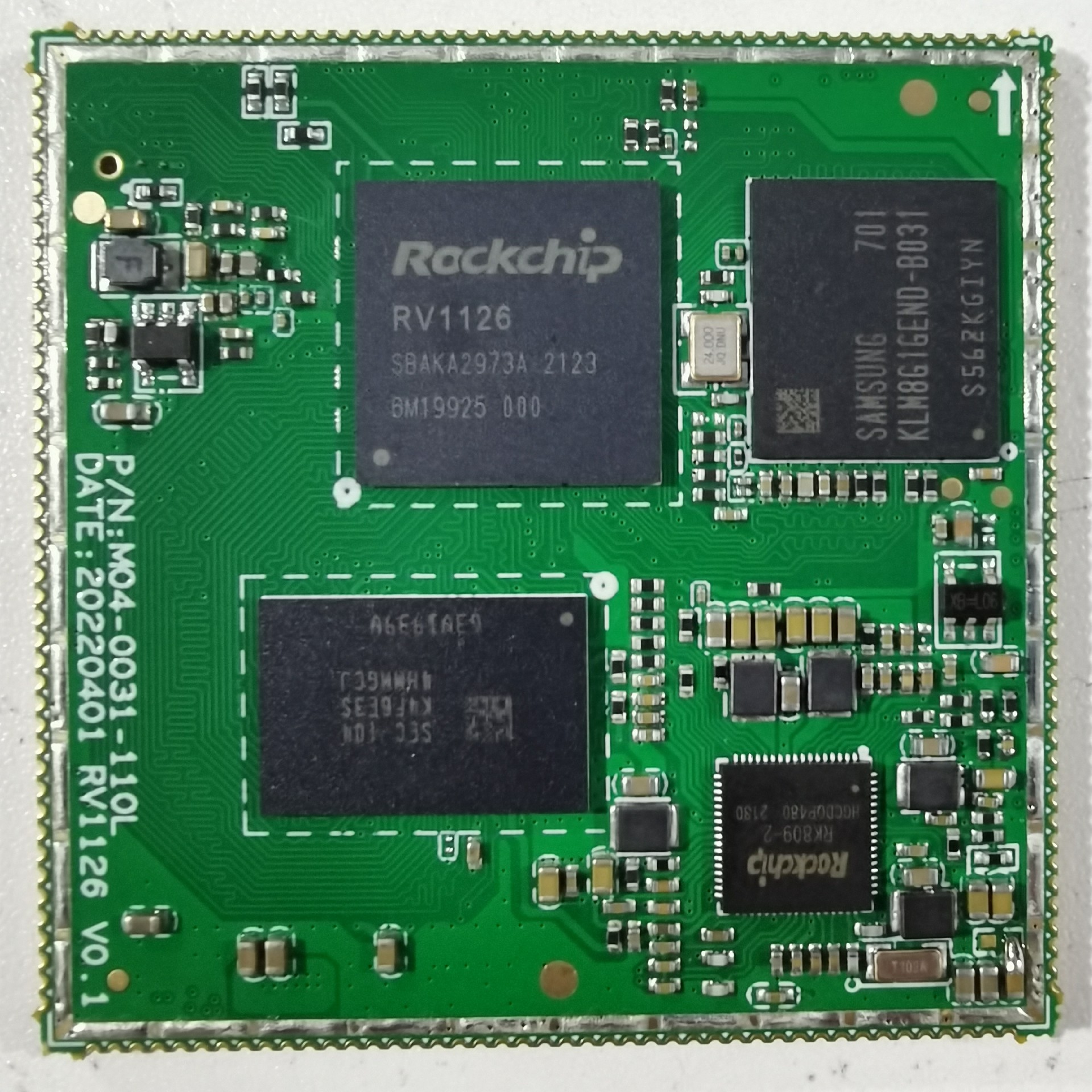

TB-RV1126Ds开发板是针对瑞芯微RV1126芯片开发的集参考设计、芯片调试和测试、芯片验证一体的硬件开发板，用于展示瑞芯微RV1126芯片强大的多媒体接口和丰富的外围接口，同时为开发者提供基于瑞芯微RV1126芯片的硬件参考设计，使开发者不需修改或者只需要简单修改参考设计的模块电路，就可以完成产品的硬件开发。

二. 芯片架构

瑞芯微RV1126 及 RV1109 是专用于视觉处理的高性能处理器 SoC 可广泛应用于智能门锁、智能门铃、网络摄像头、行车记录仪、游戏互动、网络直播，会议投屏等智能化升级的相关行业 。

RV1126 基于四核arm Cortex A7 32位内核，集成NEON 和 FPU 。RV1109 基于双核 Arm C ortex A7 32 位内核， 集成 NEON 和 FPU 。 每个核心都有一个 32KB I cache 和 32KB D cache 以及 512KB 的共用 二级缓存。 内置 NPU 支持 INT8/INT16 混合操作 ，算力强大 。另外由于其强大的兼容性，很多网络模型如TensorFlow/MXNet/PyTorch/Caffe 等可以很容易地转换 。

图1-1 RV1126 芯片架构

三. 系统框图

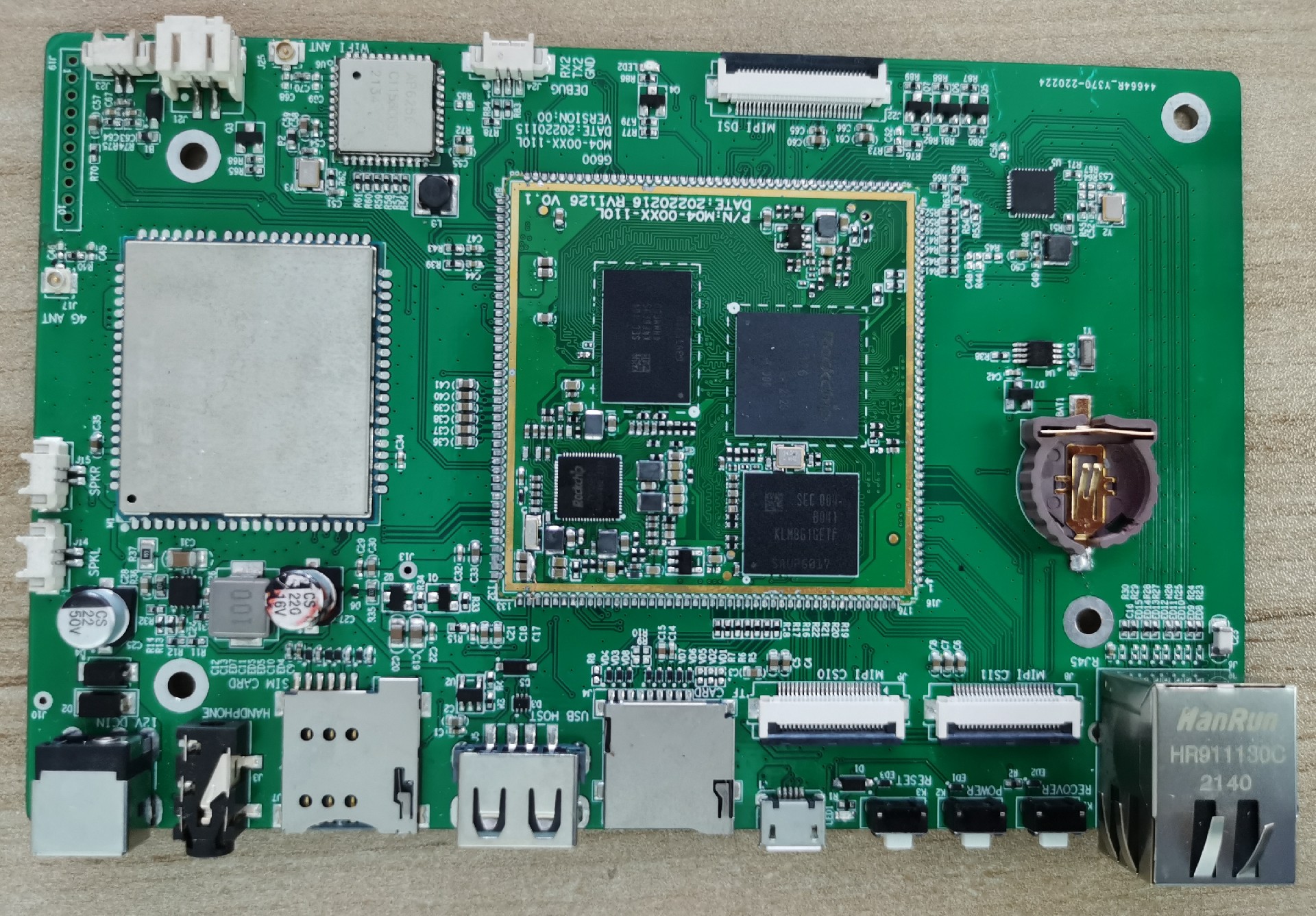

TB-RV1126DS开发板采用RV1126为核心芯片，电源系统采用PMIC RK809-2为核心芯片，配合外围的buck、LDO组成。使用DDR4、eMMC和相关的功能外设设备，构成了一个稳定的可量产化的方案

四. 产品优势

接口丰富：支持Type-C，MIPI CSI，MIPI DSI，BT1120，MIC array。

编码能力强：4K@30fps+1080p@30fps视频编码；4K@30fps视频解码；H264/H265编解码。

支持USB-C DP输入：支持各种电脑、手机、平板、Type-C直接输入，最高支持4K@30fps。

支持QOS：支持ROCKCHIP SKIFF QOS Engine，10%网络丢包率下，4K视频传输不卡顿。

五. 规格参数
